DBY电动隔膜泵
电动隔膜泵是一种近年来应用逐渐广泛的泵类产品。随着隔膜材料技术的进步，其在石化、
陶瓷、冶金等行业中得到更多认可，部分场合可替代传统离心泵或螺杆泵使用。
我单位现供应的DBY型电动隔膜泵，设计参考国际同类产品结构，适用于出口压力不高于
3kgf/cm²的低压工况，结构合理、使用便捷，适合多种介质输送需求。
陶瓷、冶金等行业中得到更多认可，部分场合可替代传统离心泵或螺杆泵使用。
我单位现供应的DBY型电动隔膜泵，设计参考国际同类产品结构，适用于出口压力不高于
3kgf/cm²的低压工况，结构合理、使用便捷，适合多种介质输送需求。
DBY
气动隔膜泵
| 良好的自吸性能 | 无需灌引水，自吸高度可达7米（视工况而定） |
| 通过能力强，物料剪切力低 | 可通过直径≤10mm的颗粒、泥浆等，输送过程中对物料扰动较小，适用于输送对剪切敏感的介质 |
| 结构密封性好 | 介质与传动机构完全隔离，泵体无轴封设计，减少泄漏风险。隔膜材质可选氯丁橡胶、氟橡胶、丁腈橡胶等，以适应不同介质需求 |
| 可空载运行 | 在无介质条件下短时间运行，不易损坏设备（建议避免长时间空转） |
| 适应复杂介质 | 可用于输送含颗粒、高粘度、易挥发、易燃或具有一定毒性的液体，适合对抽净性有较高要求的场景 |
| 适用介质范围广 | 适合输送从低粘度到高粘度、从弱腐蚀性到较强腐蚀性等多种流体 |
| 免动密封设计，维护便捷 | 无旋转密封件，结构简洁，有助于降低维修频率，运行中无机械死点 |
DBY型电动隔膜泵是一种以电机为动力源的新型输送设备，通过摆线针轮减速机传动，利用曲轴滑块机构带动双隔膜往复运动，实现工作腔容积的周期性变化，从而完成液体的吸入与排出过程。
该泵适用于出口压力不超过3kgf/cm²的低压工况，结构紧凑，运行稳定。因其具备自吸性和无机械密封的特点，适用于输送腐蚀性液体、含颗粒介质、高粘度、易挥发、易燃或具有一定毒性的流体。在部分使用场景中，可作为离心泵、螺杆泵、潜水泵或自吸泵的替代选项，适用于石化、陶瓷、冶金等多个行业。
| 食品类浆料 | 花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等高粘度或含颗粒食品流体 |
| 化工类液体 | 油漆、颜料、胶水、粘合剂等粘稠或易沉淀液体 |
| 陶瓷建材类 | 瓦、瓷、砖器及陶瓷釉浆等高密度浆体 |
| 清洗及腐蚀性介质 | 磨料、腐蚀剂、清洗油垢等含杂质介质 |
| 危险品类流体 | 剧毒、易燃、易挥发液体，安全输送无泄漏 |
| 工业废液类 | 污水、泥浆、水泥灌浆、灰浆等复杂废液 |
| 强腐蚀介质 | 强酸、强碱及其他高腐蚀性液体 |
| 乳状及化妆品类 | 粘稠浆体、乳化液、软膏类、化妆品类介质 |
| 设备配套 | 用于压滤机等固液分离设备的前级供料或送压装置 |
| 型号 | 流量 | 扬程 | 吸程 | 允许通过颗粒直径 | 功率 | 转速 | 默认进出口 |
| (m³/h) | (m) | (m) | (mm) | (kW) | (r/min) | 连接方式 | |
| DBY-10 | 0.5 | 30 | 3 | 1 | 0.55 | 1450 | 螺纹连接 |
| DBY-15 | 0.75 | 3 | 1 | 0.55 | |||
| DBY-25 | 3.5 | 4 | 2.5 | 1.5 | |||
| DBY-40 | 4.5 | 4 | 4.5 | 1.5 | |||
| DBY-50 | 6.5 | 4.5 | 8 | 2.2 | 法兰连接 | ||
| DBY-65 | 8 | 4.5 | 8 | 2.2 | |||
| DBY-80 | 16 | 5 | 10 | 4 | |||
| DBY-100 | 20 | 5 | 10 | 4 |

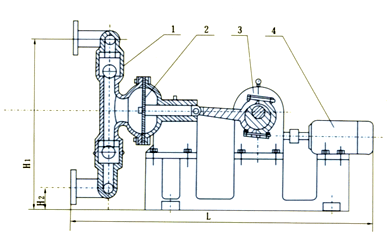

电机（4）通过减速箱（3）带动左右两端柱塞上面的隔膜（2）一前一后往复运动。
在左右两个泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。
